 MODELOS DE BARCOS DEL TALLER VACACIONAL 2024

BARCO PIRATA: "GOLDEN HINDE"

Nivel de iniciación.                               Instructora:  Rocío Ocaña

Golden Hinde a escala 1:150

I.- HISTORIA:

El Golden Hinde fue un galeón inglés que, al mando del famoso marino y pirata a la orden de la Corona Inglesa, Francis Drake dio la vuelta al mundo en el año de 1577, la segunda luego de la primera realizada por el marino español Fernando de Magallanes.

Para la armada española, Francis Drake era considerado un corsario y el terror de los mares, pero para Inglaterra y su reina Elizabeth I, era un caballero del mar condecorado por sus audacias y robos de oro a los galeones españoles que poco podían hacer ante la destreza de este marino y la bravura de su tripulación.

II.- TIPO DE MODELO:

El “Golden Hinde” o en español la “Cierva de Oro”, era un barco tipo galeón con un armamento principal de 18 cañones. Tenía tres castillos (puentes superiores) uno en la proa y dos en la popa. Fue construido con las mejores maderas de ese tiempo (siglo XVI) y tenía tres mástiles.

Dimensiones:

Eslora (largo): 37 mts,

Manga(ancho): 6,1 mts.

Alto: 17 mts.

 Este es el barco histórico que vamos a construir…. pues manos a la obra…. y recuerden:

INSTRUCCIONES DE ARMADO

ARMADO DEL CASCO

[  ] 1.- Pegar los bloques de la proa (triangulo) y el de la popa (bloque grande)

[  ] 2.- Pegar la cubierta de proa y la cubierta de popa

[  ] 3.- Pegar las tiras de pino para forrar las tres cubiertas . Este es el proceso de entablado

[  ] 4.- Colocar y pegar los laterales de la cubierta principal

[  ] 5.- Colocar y pegar los laterales de la cubierta de proa

[  ] 6.- Colocar y pegar los laterales de la cubierta de popa

[  ] 7.- Fijar y pegar los dos laterales. Usar alfileres para mejor adhesión

[  ] 8.- Realizar los orificios para los mástiles. Tres: Uno para el mástil del trinquete (proa), uno para el centro o palo mayor y el tercero en el castillo de popa para el palo de mesana

[  ] 9.- Pegar los triángulos dos por lado

[  ] 10.- Pegar tiras alrededor del casco en la parte de la popa, simulando un balcón

[  ] 11.- Pegar el tragaluz o rejilla en el centro de la cubierta central

[  ] 12.- Armar las escaleras (X4) y pegarlas dos en cada lado del puente central

[  ] 13.- Armar y pegar dos barandales en los extremos del puente de proa y de popa



ARMADO DE MÁSTILES

[  ] 14.- Preparar el bauprés y pegarlo en el orificio en el espejo de proa

[  ] 15.- Preparar el palo de trinquete y pegarlo en el orificio de la cubierta de proa

[  ] 16.- Preparar el palo del mayor y pegarlo en el orificio de la cubierta central

[  ] 17.- Preparar el palo de mesana y pegarlo en el orificio de la cubierta de popa

[  ] 18.- Fijar una cofa en la parte superior del palo mayor y otra en el palo de trinquete

[  ] 19.- Fijar con hilo dos travesaños en el palo de trinquete

[  ] 20.- Fijar con hilo dos travesaños en el palo del mayor

[  ] 21.- Fijar con hilo la antena a la mitad del palo de mesana



ARMADO DE LAS JARCIAS

[  ] 22.- Fijar y estirar las cuerdas negras de los flechastes. Dos para el palo de trinquete. Fijarlos con las tachuelas negras pequeñas

[  ] 23.- Fijar y estirar las cuerdas negras de los flechastes. Tres para el palo del mayor

[  ] 24.- Fijar y estirar las cuerdas negras de los flechastes. Dos para el palo de mesana

[  ] 25.- Fijar con  hilo blanco del palo del bauprés al palo del trinquete (x2)

[  ] 26.- Fijar hilo blanco del palo del mayor al palo del trinquete (2)

[  ] 27.- Fijar hilo blanco del palo del mayor al palo de mesana (x1)

[  ] 28.- Fijar tres ganchos dorados a cada lado del barco. Uno en pared de popa (total 7)



ARMADO DE VELAS Y BANDERAS

[  ] 29.- Cocer la vela pequeña en el travesaño del bauprés

[  ] 30.- Cocer la  vela rectangular mediana en el travesaño bajo del palo de trinquete

[  ] 31.- Cocer la  vela trapezoide mediana en el travesaño alto del palo de trinquete

[  ] 32.- Cocer la vela rectangular grande en el travesaño del palo mayor. Debajo de la cofa

[  ] 33.- Cocer la  vela trapezoide mediana en el travesaño alto del palo mayor

[  ] 34.- Cocer la  vela rectangular en la antena del palo de mesana

[  ] 35.- Fijar las tres banderas, la de “insignia” en el palo mayor y la del estandarte en el

            palo de trinquete. Fijar la vela con la rosa en el palo de mesana. OPCIONAL: Fijar

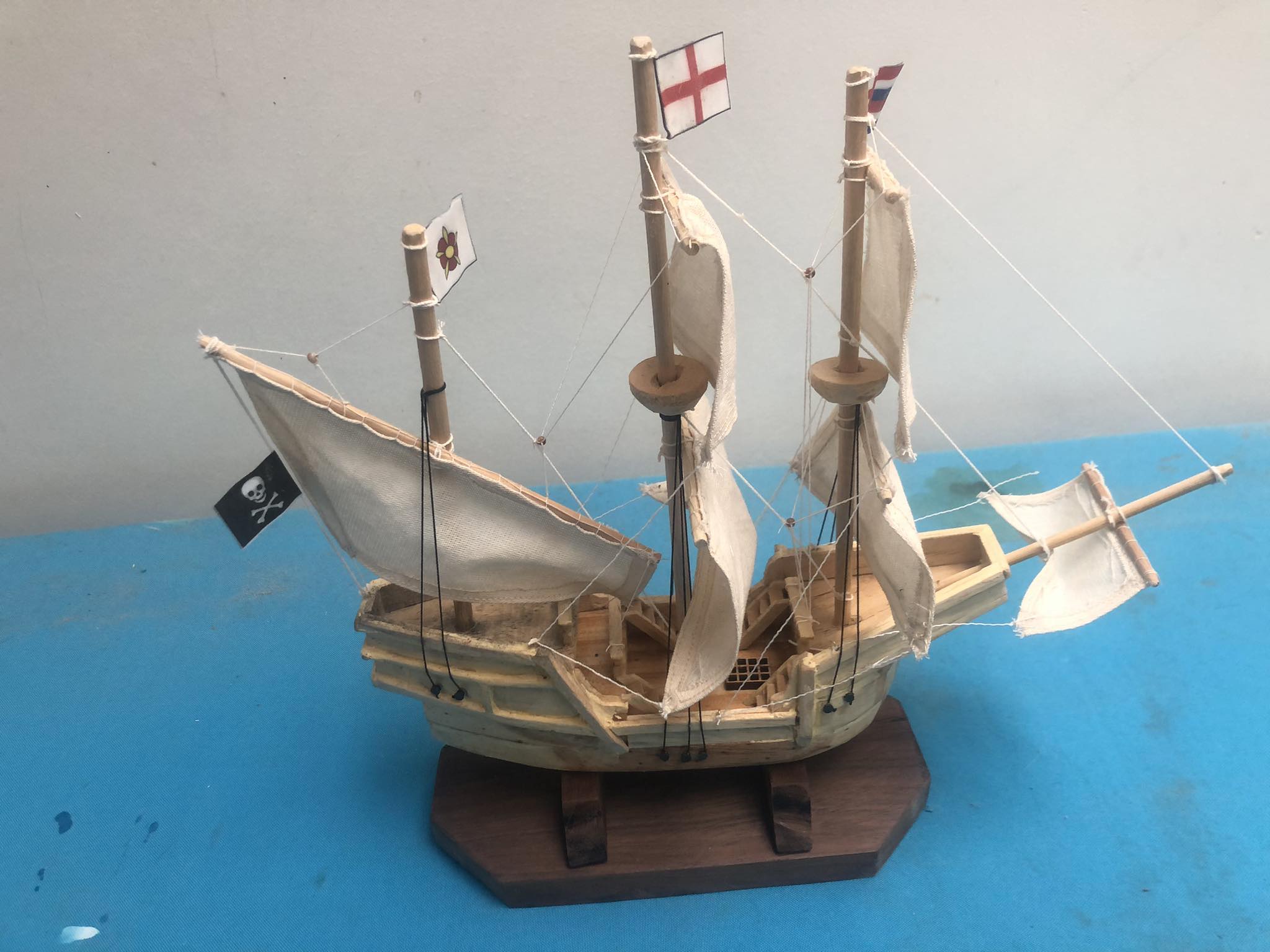

              la bandera  pirata en la punta de la antena. Ver Modelo Terminado



ACABADO, PINTADO Y LACADO FINAL

[  ] 36.- Dar varias capas de sellador de madera. OPCIONAL: Pintar solo el casco con un tinte color cedro.

[  ] 37.- Lijar y lacar la base o peana y los dos soportes para sostener al modelo.
